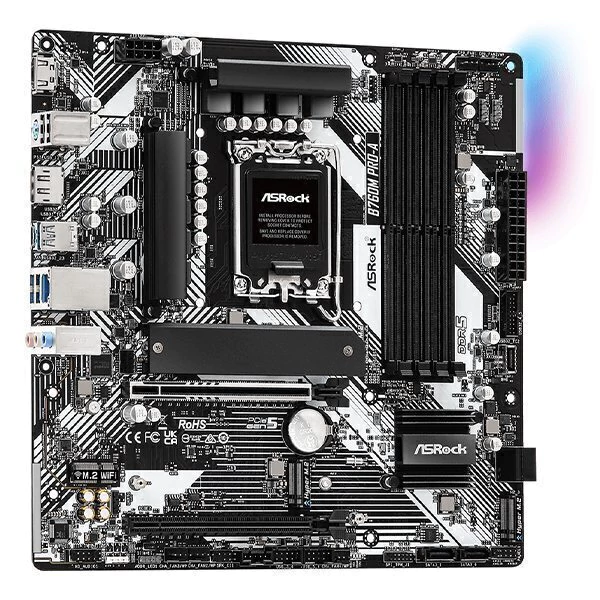

Placa-mãe ASRock B760M Pro-A Intel 1700 mATX DDR5

Placa-mãe ASRock B760M Pro-A: Intel Core 12ª, 13ª e 14ª geração com PCIe Gen5, DDR5 7200MHz, triplo M.2 e 2.5G LAN em mATX

Quem monta um PC Intel com processadores Core de 12ª, 13ª ou 14ª geração e precisa de uma placa-mãe mATX que entregue PCIe Gen5 para GPU, três slots M.2 NVMe todos em PCIe Gen4, memória DDR5 de alta frequência, rede 2.5G LAN e conectividade USB completa com Type-C — sem pagar pelo topo de linha — encontra na ASRock B760M Pro-A a resposta direta. Socket LGA1700, chipset Intel B760, design 7+1+1 fases com Dr.MOS, PCB de 6 camadas, RAID SATA, Thunderbolt 4 AIC e Post Status Checker. A plataforma Intel 700 Series completa, bem construída no formato Micro ATX.

O socket LGA1700 com chipset Intel B760 garante compatibilidade nativa com toda a linha Intel Core de 12ª, 13ª e 14ª geração — Alder Lake, Raptor Lake e Raptor Lake Refresh — com suporte a Intel Hybrid Technology, Turbo Boost Max 3.0, Thermal Velocity Boost e Adaptive Boost Technology. Isso significa que a placa extrai automaticamente o máximo da arquitetura híbrida de cada processador, alocando tarefas entre núcleos P-Core e E-Core sem intervenção do usuário. O design 7+1+1 fases com Dr.MOS 50A para VCore e GT entrega alimentação integrada, estável e eficiente ao processador: cada estágio Dr.MOS reúne driver e MOSFETs em um único pacote compacto, reduzindo resistência elétrica, dissipando calor com mais eficiência e protegendo o hardware em cargas prolongadas. O PCB de 6 camadas fornece traços de sinal e formas de energia mais estáveis, com menor temperatura operacional e maior eficiência energética para overclock de memória DDR5.

Com 4 slots DDR5 DIMM em dual channel e capacidade máxima de 128GB, a B760M Pro-A suporta frequências de até 7200MHz(OC) — cobrindo desde a frequência nativa DDR5 4800MHz até os módulos de alta performance que maximizam a largura de banda do processador. O suporte a XMP 3.0 ativa automaticamente o perfil pré-testado de alta frequência via BIOS, sem configuração manual. O circuito de proteção exclusivo da ASRock para slots DDR5 reduz o risco de danos ao módulo de memória em inserção e remoção com energia CA conectada — uma proteção construtiva relevante dado o custo dos módulos DDR5 atuais.

O slot PCIe 5.0 x16 com estrutura de aço reforçada e tecnologia SMT recebe GPUs dedicadas com suporte à largura de banda máxima de 128Gb/s da última geração PCIe — eliminando qualquer gargalo entre a placa de vídeo e o processador. O slot SMT melhora o fluxo de sinal e maximiza a estabilidade em alta velocidade em comparação com slots PCIe convencionais do tipo DIP, o que é especialmente relevante para GPUs PCIe 5.0 de última geração. Os pontos de ancoragem extras e a trava reforçada do slot protegem placas de vídeo pesadas contra dobramento mecânico ao longo do tempo.

Os três slots Hyper M.2 — um via CPU (PCIe Gen4 x4, tipos 2242/2260/2280) e dois via chipset (PCIe Gen4 x4, tipo 2280) — entregam velocidades de transferência de até 64Gb/s cada, permitindo instalar três SSDs NVMe de alta performance simultaneamente sem ocupar nenhuma das 4 portas SATA3 6Gb/s disponíveis. Todos os slots M.2 suportam Intel VMD (Volume Management Device) e SSDs como disco de boot. O suporte a RAID 0, 1, 5 e 10 para dispositivos SATA acrescenta opções avançadas de redundância e performance para configurações corporativas e de armazenamento crítico.

A rede Dragon 2.5G LAN com controlador RTL8125BG e Dragon LAN Software oferece controle inteligente de largura de banda com priorização automática por modo — game, navegação ou streaming — com interface visual de monitoramento de uso de rede em tempo real. O conector Thunderbolt AIC de 5 pinos com suporte à placa ASRock Thunderbolt 4 AIC permite expandir a conectividade com Thunderbolt 4 sem necessidade de troca de placa-mãe. O Post Status Checker com LEDs de diagnóstico no painel traseiro indica em tempo real o status de CPU, memória, VGA e boot durante a inicialização, eliminando a necessidade de testar componentes individualmente quando o sistema não sobe.

O painel traseiro reúne USB 3.2 Gen1 Type-C (5Gb/s), 3 x USB 3.2 Gen1 Type-A, 2 x USB 2.0 e porta PS/2, todos com proteção ESD integrada. Os headers frontais expandem a conectividade com 1 x USB 3.2 Gen1 Type-C, 2 x USB 3.2 Gen1 e 4 x USB 2.0 para os conectores do gabinete. As saídas de vídeo HDMI 2.1 com 4K 60Hz e DisplayPort 1.4 com DSC até 8K 60Hz aproveitam os gráficos integrados Intel Xe Gen 12 dos processadores com GPU integrada, sem necessidade de placa de vídeo adicional. O sistema de iluminação com 1 header RGB (12V/3A) e 3 headers Addressable RGB (5V/3A) permite sincronizar LEDs da placa com coolers, strips e periféricos compatíveis via software centralizado. O Auto Driver Installer pré-instalado no firmware baixa todos os drivers automaticamente após o primeiro boot, sem necessidade de mídia física.

Especificações Técnicas:

• Soquete: Intel LGA1700

• Chipset: Intel B760

• Fator de Forma: Micro ATX (mATX) | PCB 6 camadas

• Compatibilidade de CPU: Intel Core 12ª, 13ª e 14ª geração (LGA1700) | Intel Hybrid Technology | Turbo Boost Max 3.0 | Thermal Velocity Boost | Adaptive Boost Technology | Design 7+1+1 fases | Dr.MOS 50A para VCore+GT

• Slots de Memória: 4 x DDR5 DIMM | Dual Channel | Capacidade máxima: 128GB | Frequências: até DDR5 7200+(OC) | Nativo: DDR5 4800MHz | Suporte XMP 3.0 | non-ECC unbuffered | Circuito de proteção DDR5

• Armazenamento: 1 x Hyper M.2 CPU (PCIe Gen4 x4, até 64Gb/s, tipos 2242/2260/2280) | 1 x Hyper M.2 Chipset (PCIe Gen4 x4, até 64Gb/s, tipo 2280) | 1 x Hyper M.2 Chipset (PCIe Gen4 x4, até 64Gb/s, tipo 2280) | 4 x SATA3 6Gb/s | Intel VMD | RAID 0/1/5/10 (SATA) | Suporte NVMe boot

• Slots de Expansão: 1 x PCIe 5.0 x16 (slot SMT reforçado em aço, CPU) | 1 x PCIe 3.0 x16 (modo x4, Chipset) | 1 x M.2 Key E (WiFi/BT, Intel CNVio/CNVio2) | Suporte AMD CrossFire

• Saídas de Vídeo: HDMI 2.1 (4K 60Hz, HDCP 2.3) | DisplayPort 1.4 com DSC (8K 60Hz / 5K 120Hz, HDCP 2.3) | Intel Xe Graphics Gen 12 (requer CPU com GPU integrada)

• Áudio: Realtek ALC897 | 7.1 canais HD

• Rede: Dragon RTL8125BG | 2.5 Gigabit LAN (10/100/1000/2500 Mb/s) | Dragon LAN Software

• USB (painel traseiro): 1 x USB 3.2 Gen1 Type-C (5Gb/s) | 3 x USB 3.2 Gen1 Type-A (5Gb/s) | 2 x USB 2.0 | 1 x PS/2 | ESD Protection em todas as portas

• USB (frontal — headers): 1 x USB 3.2 Gen1 Type-C | 2 x USB 3.2 Gen1 Type-A | 4 x USB 2.0

• Iluminação: 1 x RGB LED Header (12V/3A, 36W) | 3 x Addressable LED Headers (5V/3A, 15W)

• Conectores de fan: 1 x CPU Fan (4-pin, até 1A/12W) | 1 x CPU/Water Pump Fan (4-pin, até 2A/24W) | 4 x Chassis/Water Pump Fan (4-pin, até 2A/24W) | Smart Fan Speed Control | Detecção automática PWM/DC

• Conectores adicionais: 1 x Thunderbolt AIC (5-pin, suporte ASRock Thunderbolt 4 AIC) | 1 x SPI TPM Header | 1 x Chassis Intrusion e Speaker Header

• Diagnóstico: Post Status Checker (PSC) com LEDs para CPU, DRAM, VGA e Boot

• BIOS: AMI UEFI com GUI | XMP 3.0 | Auto Driver Installer | I/O Shield pré-instalado

• Sistema operacional: Windows 10 / 11 64-bit

• Certificações: FCC, CE | ErP/EuP ready

• Acessórios incluídos: 1 x Escudo I/O (pré-instalado) | 2 x Cabos SATA | 4 x Parafusos para M.2 | 1 x Standoff para M.2

• Garantia: 12 meses

A ASRock B760M Pro-A é a placa-mãe mATX LGA1700 que reúne PCIe Gen5, triplo M.2 NVMe PCIe Gen4, DDR5 até 7200MHz, 2.5G LAN e Dr.MOS 7+1+1 fases num PCB de 6 camadas construído para estabilidade real — a base completa para qualquer build Intel Core 12ª, 13ª ou 14ª geração que exija desempenho consistente sem comprometer o orçamento.
